Filtro Secador para Refrigeração: Guia Didático e Completo

O filtro secador é um componente essencial em qualquer sistema de refrigeração ou ar-condicionado.

A principal função de um filtro secador é reter umidade, partículas sólidas e resíduos, protegendo o compressor, a válvula de expansão e todo o circuito frigorígeno.

De forma didática, o filtro secador pode ser comparado ao rim do sistema de refrigeração: ele filtra e retém impurezas e umidade do fluido refrigerante, impedindo que contaminantes circulem pelo sistema.

Escolher o modelo correto do filtro secador faz toda a diferença no desempenho e na durabilidade do sistema.

Os principais tipos de filtros secadores para refrigeração são:

• Filtros secadores de linha líquida (com numeração e polegada)
  Exemplos: 032 – 1/4”, 053 – 3/8”, 083 – 1/2”

• Filtros secadores de cobre
  Com ponteiras, sem ponteiras, com rabicho, sem rabicho, com ou sem tampas

A seguir, explicamos os principais tipos de filtros secadores utilizados por técnicos refrigeristas, suas características e aplicações.

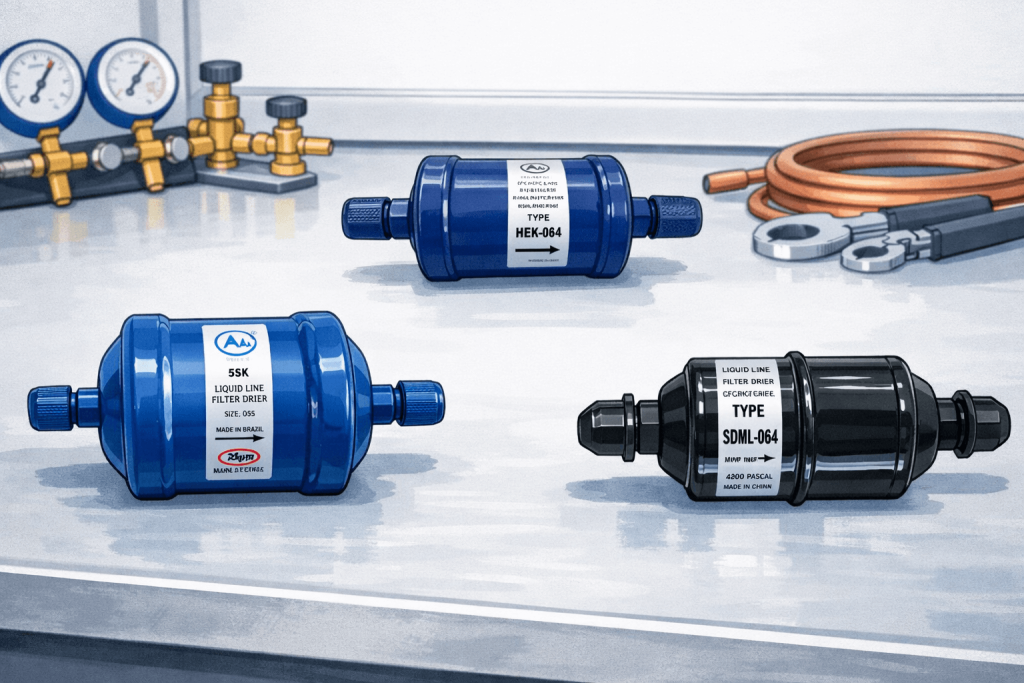

Filtro secador molecular

Esse modelo é muito comum em sistemas de refrigeração comercial e ar-condicionado. Eles geralmente tem conexão roscada ou de solda nas extremidades e são nomeados por um número seguido de uma fração em polegadas.

O que significa a numeração?

Tomemos por modelo o filtro secador 053 x 3/8″.

Neste filtro secador, o 053 indica a capacidade do elemento dessecante, ou seja, o volume interno e a quantidade de umidade que o filtro consegue reter; e o 3/8″ refere-se ao diâmetro da conexão, compatível com a tubulação do sistema.

As principais características de um filtro secador molecular são:

• Possui miolo dessecante (geralmente sílica ou peneira molecular).
• Alta eficiência na remoção de umidade e ácidos.
• Corpo metálico resistente à pressão e vibração.

Eles são aplicados nos seguintes cenários:

• Instalação de um sistema de ar-condicionado ou refrigeração.
• Troca de compressor.
• Manutenção corretiva ou preventiva.
• Sistemas que exigem maior proteção contra contaminação interna.

👉 Dica técnica: Atenção ao dimensionamento do filtro secador!

O filtro secador deve ser escolhido de acordo com a capacidade do sistema e o fluido refrigerante utilizado.

Um filtro subdimensionado satura rapidamente, perde a capacidade de retenção de umidade e pode causar formação de ácidos, falhas na válvula de expansão e danos ao compressor.

Um filtro superdimensionado, por outro lado, pode gerar queda de pressão desnecessária e custo maior sem ganho técnico.

Antes da compra, o técnico deve verificar a potência do equipamento, o tipo de fluido refrigerante e o diâmetro da linha líquida, além de consultar as tabelas de aplicação do fabricante.

Como saber qual filtro secador eu devo comprar?

As informações para escolher o filtro secador não estão concentradas em um único componente, mas distribuídas entre o compressor, a unidade condensadora, a tubulação e o projeto do sistema.

1️⃣ Tipo de fluido refrigerante. Essa informação pode ser encontrada:

• Na etiqueta do equipamento
• Na unidade condensadora
• No compressor
  👉 Ela garante a compatibilidade do dessecante do filtro.

2️⃣ Capacidade do sistema. A capacidade (BTU/h, TR ou HP) está:

• Na placa do equipamento
• No manual técnico
  👉 A capacidade do sistema orienta a numeração do filtro secador.

3️⃣ Diâmetro da linha líquida. Essa informação não vem estampada, mas pode ser identificada por:

• Medição direta da tubulação
• Projeto do sistema
  👉 É ela que define a bitola do filtro (1/4”, 3/8”, 1/2”…).

4️⃣ Tipo de conexão da linha. O técnico identifica visualmente:

• Se a linha é para solda (ODF)
• Ou se é rosqueada (flare)
  👉 Isso define o tipo de conexão do filtro secador.

5️⃣ Manual do fabricante (quando disponível). Alguns fabricantes indicam:

• Tipo de filtro recomendado
• Capacidade mínima
• Aplicação específica
  👉 Sempre que possível, o manual é a melhor referência.

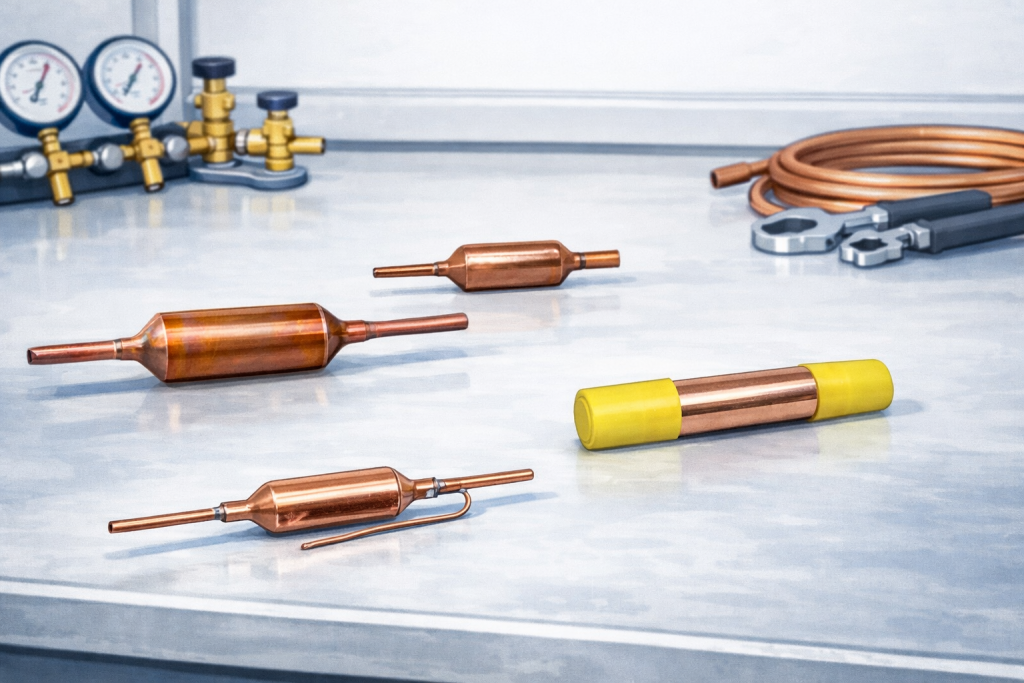

Filtro secador de cobre

O filtro secador de cobre é muito versátil, principalmente em manutenções rápidas e sistemas menores.

É possível encontrar as seguintes variações do filtro secador de cobre:

✔ Com ponteiras
✔ Sem ponteiras
✔ Com rabicho
✔ Sem rabicho
✔ Com tampas

Como escolher o filtro secador de cobre ideal?

Ao escolher um filtro secador de cobre, o instalador deve considerar principalmente as condições de instalação do sistema e a forma como a tubulação será conectada.

Diferentemente dos filtros moleculares, abordados anteriormente, nos filtros de cobre a decisão está muito mais ligada à praticidade de montagem, ao espaço disponível e ao tipo de intervenção que está sendo realizada, seja uma instalação nova ou uma manutenção.

O primeiro ponto de atenção é o tipo de conexão da linha.

Sistemas que utilizam solda pedem filtros secadores de cobre compatíveis com esse tipo de união, enquanto instalações que exigem mais flexibilidade podem se beneficiar de modelos com rabicho, que facilitam o alinhamento da tubulação e reduzem esforço mecânico durante a instalação. Em locais com pouco espaço ou com linhas já posicionadas, essa característica faz diferença no tempo e na qualidade do serviço.

Outro fator importante é a presença ou não de ponteiras.

Filtros com ponteiras são indicados quando se deseja uma instalação mais direta e definitiva, muito comum em sistemas novos. Já os modelos sem ponteiras são úteis quando o instalador precisa adaptar o filtro à tubulação existente ou realizar substituições pontuais, especialmente em manutenções corretivas.

As tampas de proteção também influenciam a escolha.

Filtros secadores de cobre com tampas ajudam a preservar o elemento dessecante contra umidade e sujeira antes da instalação, sendo ideais para quem trabalha com estoque ou para instalações que não serão feitas imediatamente.

Por outro lado, os modelos sem tampas costumam ser usados quando o filtro secador será instalado logo após a abertura da embalagem, geralmente em manutenções emergenciais.

O espaço físico disponível no equipamento é outro ponto decisivo.

Em sistemas compactos, como alguns expositores, balcões ou unidades residenciais, o instalador precisa avaliar o comprimento e o diâmetro do filtro para evitar interferências com outros componentes e garantir uma instalação segura e acessível.

Por fim, o instalador deve sempre considerar que, mesmo sendo filtros de cobre, a função principal continua sendo a retenção de umidade e impurezas. Portanto, a escolha do modelo deve atender às necessidades do sistema sem comprometer o desempenho, garantindo proteção adequada ao compressor, à válvula de expansão e ao circuito frigorígeno como um todo.

Dúvidas? Deixe nos comentários, será um prazer ajudar!
