Capacitores para Refrigeração – Guia Completo

Os capacitores são componentes essenciais em sistemas de refrigeração, atuando principalmente no funcionamento de compressores de ar-condicionado, geladeiras e freezers. Eles armazenam e liberam energia elétrica, garantindo o correto funcionamento desses equipamentos.

Neste guia, vamos explorar os tipos de capacitores para refrigeração, suas funções, como escolher o modelo ideal e dicas de manutenção.

O que é um capacitor?

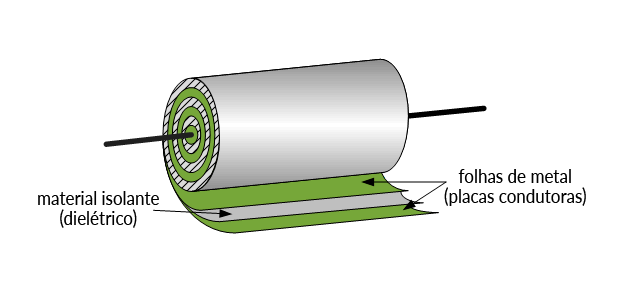

Um capacitor é um dispositivo eletrônico que armazena energia em um campo elétrico. Compõe-se de duas placas condutoras separadas por um material isolante (dielétrico).

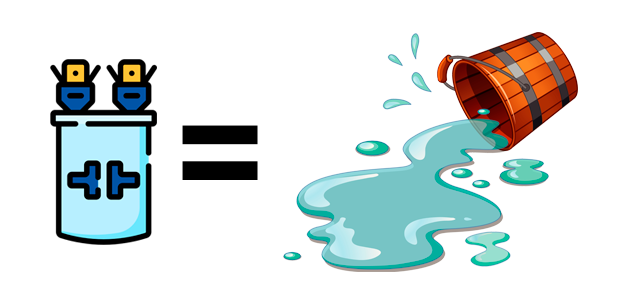

Para você entender melhor, podemos comparar o capacitor a um balde de água.

Assim como um balde armazena água, um capacitor armazena energia elétrica. Quanto maior o balde (capacitância), mais água (energia) ele pode armazenar.

As duas placas do capacitor são como a parede do balde que segura a água. O material isolante (dielétrico) entre as placas é como o espaço vazio dentro do balde que impede a água de vazar.

Encher o balde de água é como carregar o capacitor com energia. Comparativamente, retirar água do balde é como liberar a energia armazenada do capacitor.

Um capacitor com alta capacitância é como um balde grande, capaz de armazenar muita água (energia). Por outro lado, um capacitor com baixa capacitância é como um balde pequeno que armazena menos água (energia).

Utilizam-se capacitores na refrigeração principalmente para fornecer o torque inicial necessário para ligar motores e manter sua operação estável.

Utilizando o exemplo do balde de água, em um sistema de refrigeração, o capacitor fornece a energia necessária para ligar o motor do compressor como se fosse a água que você coloca num balde para iniciar uma tarefa.

Tipos e funções dos capacitores de refrigeração

No cotidiano de um refrigerista, os capacitores são utilizados para funções específicas, garantindo, como resultado, que os equipamentos sejam operados de forma eficiente e confiável.

Vamos entender os três tipos mais utilizados: capacitores permanentes (marcha), capacitores de partida e capacitores eletrolíticos.

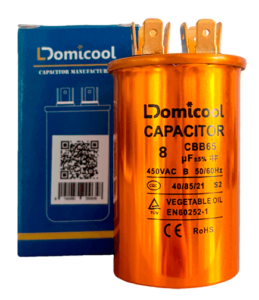

1. Capacitores Permanentes

Os capacitores permanentes, também conhecidos como capacitores de marcha, são responsáveis por manter o motor funcionando de forma estável após a partida. Eles atuam continuamente, melhorando o fator de potência e reduzindo o consumo de energia.

São usados em motores de compressores e ventiladores de sistemas de refrigeração.

Características dos capacitores permanentes:

• Baixa capacitância (geralmente entre 5 µF e 50 µF).
• Operação contínua e alta durabilidade.
• Feitos de materiais como polipropileno (capacitores de filme).

2. Capacitores de Partida

Os capacitores de partida fornecem o impulso de energia necessário para ligar o motor do compressor. Dessa forma, tais capacitores são acionados apenas no momento da partida e depois são desligados do circuito.

Este tipo de capacitor é essencial em motores que exigem um alto torque inicial, como compressores de ar-condicionado e geladeiras.

Características dos capacitores de partida:

• Alta capacitância (geralmente entre 70 µF e 250 µF).
• Projetados para suportar altas correntes por curtos períodos.
• Podem ser do tipo eletrolítico ou de filme.

3. Capacitores Eletrolíticos

São conhecido por sua alta capacitância e capacidade de armazenar grandes quantidades de energia. Embora sejam mais comuns em circuitos eletrônicos, também têm aplicações em sistemas de refrigeração.

É importante salientar que os capacitores eletrolíticos são um tipo específico de capacitor polarizado, ou seja, dentro do capacitor existe uma camada fina que funciona como um ‘isolante’. Essa camada só funciona direito se a eletricidade passar por ela em uma direção específica. Se a direção for invertida, ela pode estragar. Como resultado, pode causar superaquecimento, vazamento de eletrólito ou até mesmo explosão.

Capacitores eletrolíticos podem ser usados como capacitores de partida em alguns sistemas, mas são menos duráveis que os capacitores permanentes. Todavia, são comuns em circuitos auxiliares, como fontes de alimentação e filtros.

Características dos capacitores eletrolíticos:

• Alta capacitância (microfarads a milifarads).
• Polarizados (possuem terminal positivo e negativo).
• Menor durabilidade em ciclos frequentes de carga e descarga.

Como esses capacitores de refrigeração operam juntos?

Em um sistema de refrigeração típico, os capacitores de partida e capacitores permanentes atuam em conjunto para garantir o funcionamento eficiente do motor:

1. Primeiramente, o capacitor de partida fornece o impulso inicial para ligar o motor.
2. Em seguinda, o capacitor permanente entra em ação, mantendo o motor funcionando de forma estável e eficiente.

Os técnicos podem usar capacitores eletrolíticos em aplicações específicas, como na partida de motores ou em circuitos auxiliares. Todavia, requerem atenção devido à sua menor durabilidade em operações contínuas.

Como escolher o capacitor correto?

Primeiramente, verifique a capacitância. A capacitância deve ser compatível com as especificações do motor. Consulte o manual do equipamento ou aquela pequena placa de metal ou adesivo fixado no motor ou equipamento que contém as informações técnicas essenciais para o seu funcionamento e manutenção.

Posteriormente você atentará à tensão de operação. Escolha um capacitor com tensão nominal igual ou superior à tensão do sistema. A mesma plaqueta anteriormente mencionada, localizada no corpo do compressor, é a fonte mais confiável de informações.

Depois, chegou o momento de escolher o tipo correto do capacitor: permanente, de partida ou dual. Além disso, confira o tamanho físico do mesmo. Desta forma, você se certificará de que o capacitor irá caber no espaço disponível no equipamento.

Finalmente, é momento de verificar se o capacitor é adequado para a faixa de temperatura do ambiente de trabalho. A maioria dos capacitores traz uma faixa de temperatura de operação impressa no seu corpo ou na embalagem.

Dicas de manutenção e escolha de capacitores de refrigeração

• Capacitores permanentes: Escolha modelos de alta qualidade, como capacitores de filme, para garantir durabilidade e eficiência.

• Capacitores de partida: Verifique a capacitância e a tensão nominal, assim, você garantirá que o capacitor seja compatível com o motor.

• Capacitores eletrolíticos: Use-os apenas em aplicações específicas e substitua-os regularmente, pois têm vida útil mais curta.

A loja online da Embrar dispõe de uma vasta variedade de capacitores eletrolíticos, permanentes e de partida. Todos os produtos vendidos na Embrar seguem um alto padrão de qualidade e excelência em refrigeração. São realizadas entregas para todo o Brasil. O pedido mínimo é R$200,00. No entanto, se o seu pedido for inferior a este valor, você ainda pode comprar conosco através de nossa loja oficial no Mercado Livre e também na Shopee.

Em conclusão, vimos que os capacitores permanentes, de partida e eletrolíticos desempenham papéis fundamentais em sistemas de refrigeração. Enquanto os capacitores de partida garantem o arranque do motor, os capacitores permanentes mantêm a operação estável, e os capacitores eletrolíticos podem ser usados em aplicações específicas. Entender as diferenças e funções de cada tipo é essencial para escolher o componente certo e garantir o bom funcionamento dos equipamentos.
